板金加工については、動画をご覧ください。
板金の技術を使って特殊な製品を製作し、「優秀板金製品技能フェア」にて入賞いたしました。
また、更なる技術向上を目指し、板金加工以外にも高度な技術が必要な板金造形物や協力グループ「佐藤ロボット研究所」製のロボットのフレームやカバーを製作しました。
「優秀板金製品技能フェア」入賞作品の紹介
「32+32面体」SUS304 板厚t1.5㎜
![](https://www.satou-ss.co.jp/media/001/202309/mode3_w1180-bankin1-sec1-img01.png)
第33回優秀板金製品技能フェア(2020年)で「日本塑性加工学会会長賞」を受賞。
レーザー切断後の1枚のブランク材にベンディングマシンで約80箇所曲げ加工をしています。
本来なら3~4パーツに分割して加工するのが一般的ですが、あえてパーツの数を増やさず、曲げのみでどこまで加工できるかを追及した作品です。
この製品は曲げ加工のみで32面体の中にもう1つの32面体が入っています。
32面体+32面体の製作過程
![](https://www.satou-ss.co.jp/media/001/202309/mode3_w1180-bankin1-sec1-img02.png)
32+32面体の展開板
「金属スピーカーボックス」SUS430 板厚t4.0㎜
![](https://www.satou-ss.co.jp/media/001/202309/mode3_w1180-bankin1-sec1-img03.png)
第34回優秀板金製品技能フェア(2021年)で「アマダ賞」を受賞。
溶接工程の削減の為、可能な範囲で一体形状で製作しました。
仮組の状態でも隙間の少ない高精度な曲げ加工となっています。
溶接にはFLWを使用し、高い精度で製作されています。
![](https://www.satou-ss.co.jp/media/001/202309/mode3_w400-bankin1-sec1-img04.png)
金属スピーカーボックスのパーツ
弊社製作の造形物
SUS製「やらにゃん」
![](https://www.satou-ss.co.jp/media/001/202309/mode3_w1180-bankin1-sec1-img05.png)
胎内市のご当地キャラクター「やらにゃん」を板金で製作しました。
こちらの作品は1枚の板からできています。特徴的な丸いフォルムは、水の力で膨らませることによって形成されています。
SUS製「台北101」
![](https://www.satou-ss.co.jp/media/001/202309/mode3_w1180-bankin1-sec1-img06.png)
2019年11月に台湾工業会会員が新潟工場見学の際、歓迎の意味を込めて製作しました。
協力グループの佐藤ロボット研究所で製作している
ロボットのフレームと外装

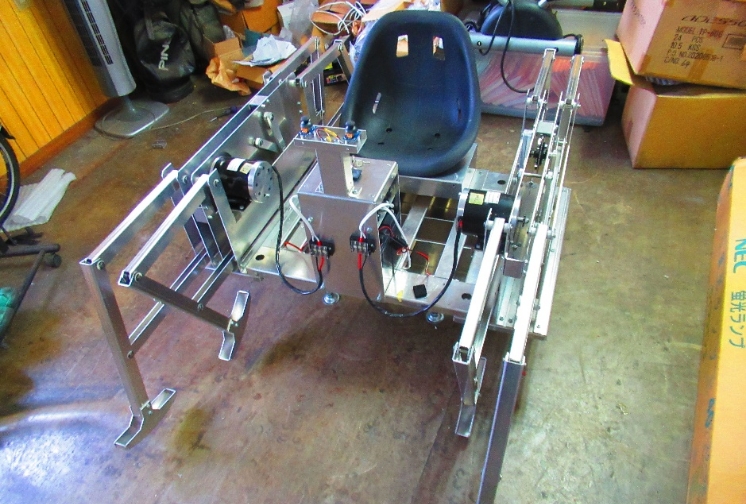

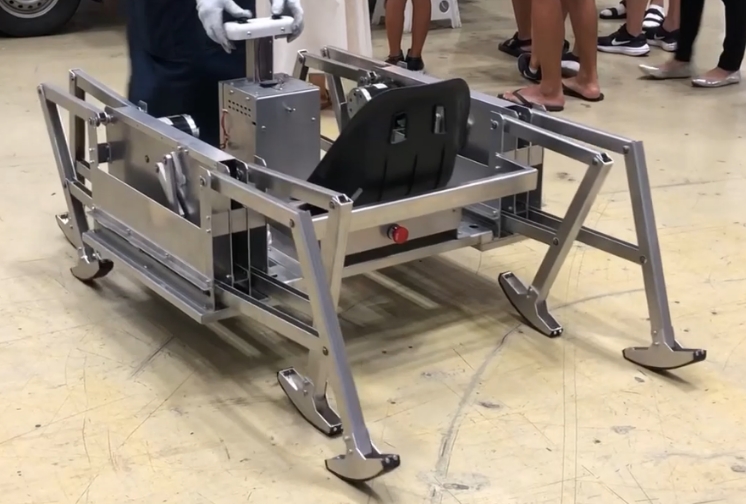

「搭乗型多脚歩行ロボット」
ロボットの脚などをアルミで製作。人を乗せて歩行することができます。
![](/media/001/202309/bankin1-sec1-img07.jpg)
![](/media/001/202309/bankin1-sec1-img08.jpg)
![](/media/001/202309/bankin1-sec1-img09.jpg)

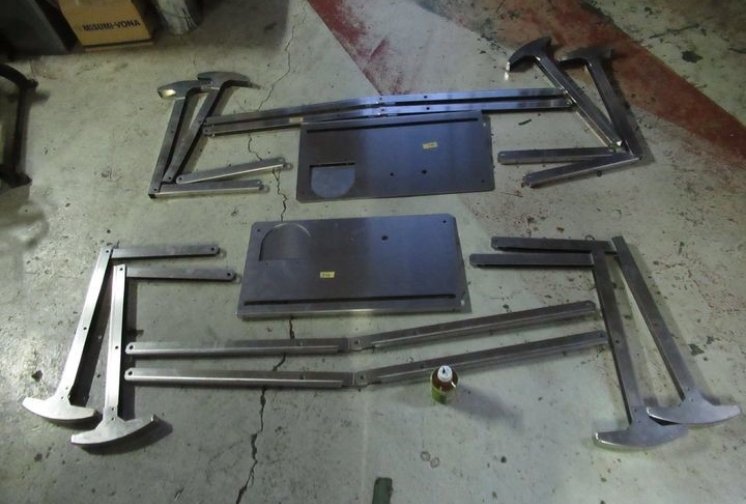

ロボットの板金部品
![](/media/001/202309/bankin1-sec1-img10.jpg)
※関連機関:「佐藤ロボット研究所」の詳細については、こちらのQRコードをスキャンしてご覧ください。

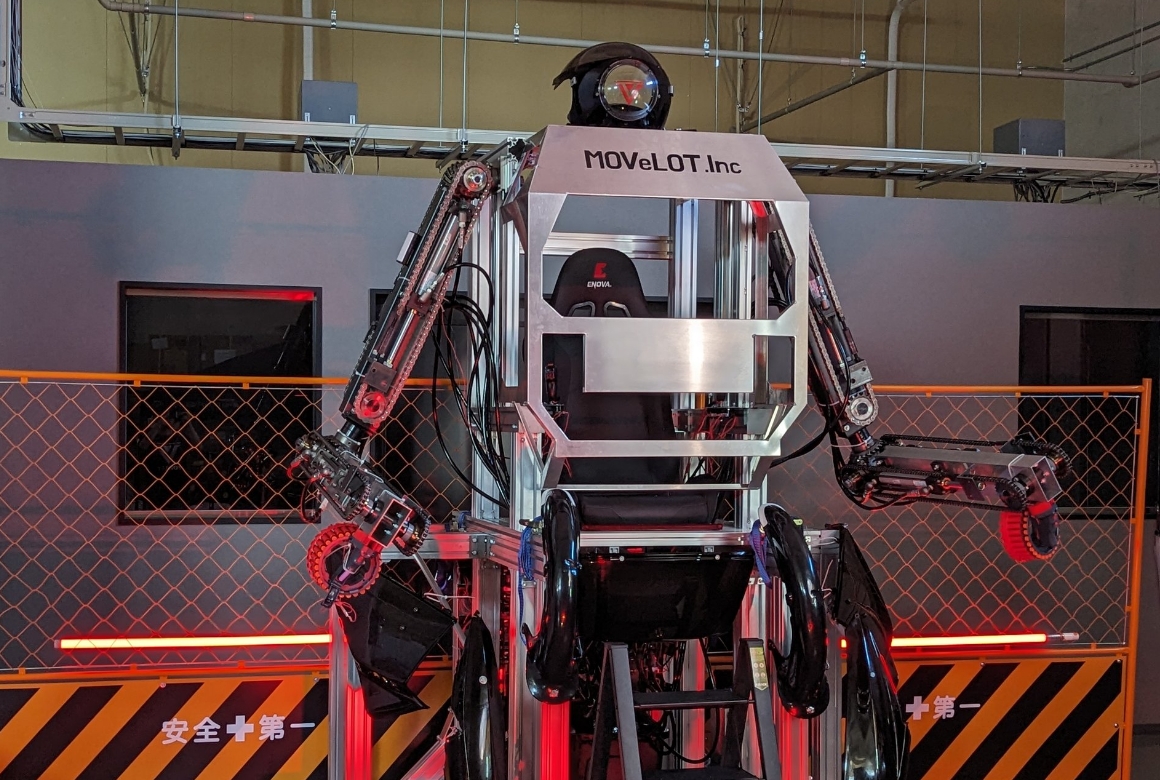

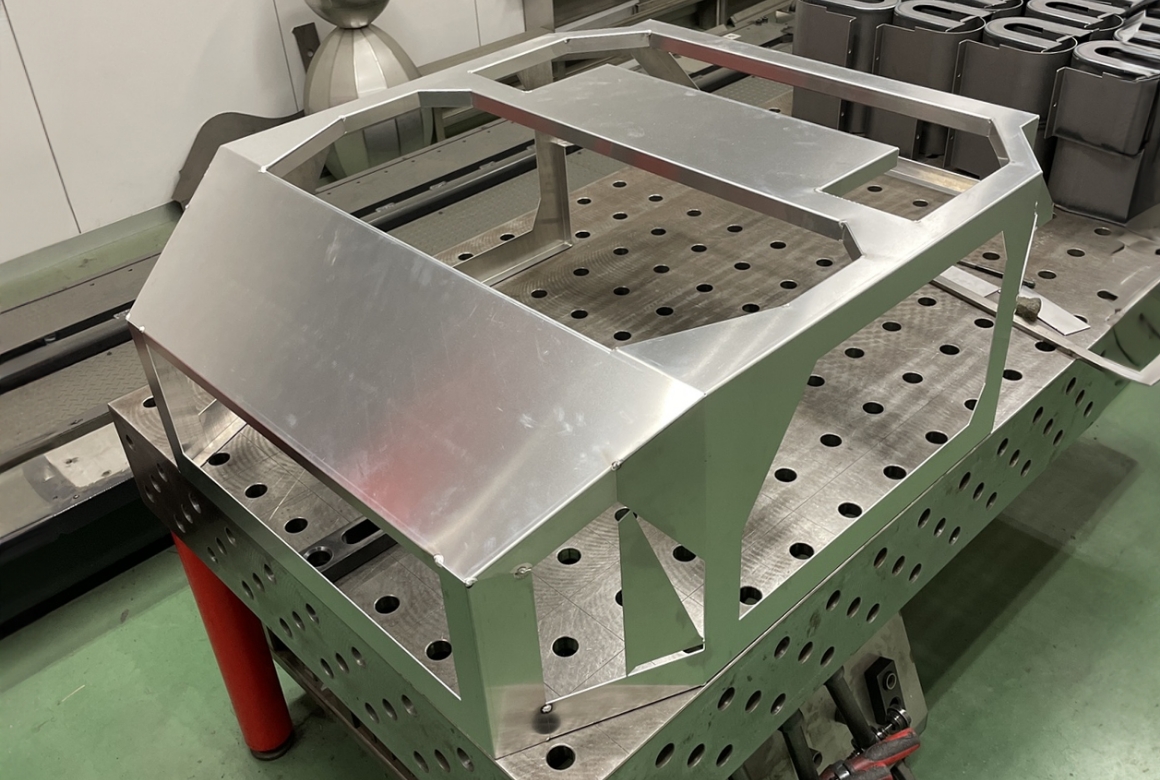

「搭乗型ロボット」のフロントパネル
MOVeLOT.incより依頼されて、搭乗型ロボットのフロントパネルを製作しました。
![](/media/001/202309/bankin1-sec1-img11.jpg)
![](/media/001/202309/bankin1-sec1-img12.jpg)
